Технические характеристики Прямой Поворотный U-отвал
Минимальный дорожный просвет мм 405 405 405
Давление на грунт МПа 0,078 0,078 0,078
Минимальный радиус поворота м 3,3 3,3 3,3
Работа при уклоне град 30 30 30
Колея гусеничного хода мм 2000 2000 2000
Призма волочения м³ 7,8 5,4 8,4
Ширина отвала мм 3725 4365 3860
Высота отвала мм 1395 1007 1379
Максимальное заглубление отвала мм 540 560 540
Максимальная регулировка перекоса мм 1210 1240 1210
Масса отвала кг 2900 3372 3350

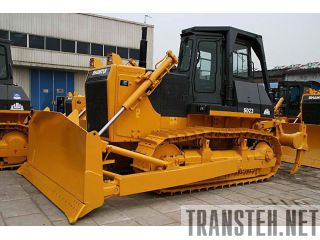

Двигатель бульдозера Шантуй СД23 ( Shantui SD23 ) NT855-C280 BCIII. Водяного охлаждения, рядный, четырёхтактный дизельный, с непосредственным (прямым) впрыском.
Номинальная мощность кВт л.с. 162 220
Номинальная частота вращения коленчатого вала обмин 1850
Число цилиндров шт. 6
Диаметр цилиндра и ход поршня мм 139,7 х 152,4
Рабочий объём л 14,010
Минимальный удельный расход топлива г/кВт•ч 205
Максимальный крутящий момент при 1250 обмин Н•м 1030
Система трансмиссии бульдозера Шантуй СД23 ( Shantui SD23 ).
Гидротрансформатор: (преобразователь крутящего момента): трёхэлементный, одноступенчатый, однофазный.
Трансмиссия: планетарная передача, многодисковое сцепление, гидравлически подключенная, принудительная смазка.
Главный привод: спирально-зубчатая коническая передача, одноступенчатый редуктор, барботажная смазка (смазка разбрызгиванием).
Муфта поворота: работающая в масляной ванне, многодисковая, постоянно-замкнутого типа, гидравлически разделяемая, с гидравлическим управлением.
Тормоз муфты поворота: работающий в масляной ванне, плавающий, прямое гидравлическое взаимосвязанное управление.
Бортовая передача: двухступенчатый цилиндрический редуктор, барботажная смазка (смазка разбрызгиванием).
Скорость 1 2 3
Вперед 0 - 3,8 0 - 6,8 0 - 11,8
Назад 0 - 4,9 0 - 8,5 0 - 14,3
