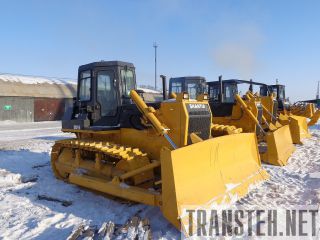

Двигатель бульдозера Shantui SD16
Модель Shanghai C6121 (водяное охлаждение, рядный, четырехтактный, прямой впрыск)/
Номинальная скорость вращения 1850 об/мин
Номинальная мощность 124 кВт
Кол-во цилиндров / диаметр / ход поршня 6 / 126 мм / 130 мм
Рабочий объем цилиндра 9.726 л
Расход топлива 214 г/кВч
Максимальный вращающий момент 764 Нм/1300 об/мин
Силовая передача бульдозера Shantui SD16
Гидротрансформатор одноуровневый, однофазный, трехэлементный
Трансмиссия планетарная передача, принудительная смазка
Главный привод одноуровневый, коническое зубчатое колесо, смазка разбрызгиванием
Бортовой фрикцион мокрого типа, многодисковый, пружинный прижим, гидравлическая поддержка, совмещен с тормозом
Тормоз мокрого типа, пластинчатый, педаль с гидравлической поддержкой
Конечная передача цилиндрическое прямозубое колесо, двухступенчатое понижение скорости, смазка разбрызгиванием
Гидравлическая система бульдозера Shantui SD16
Максимальное давление 14 МПа
Тип насоса шестерёночный
Расход 243 л/мин
Диаметр поршня 110 мм (2)
Несущие катки по 2 с каждой стороны
Опорные катки по 6 с каждой стороны
Ширина звена 510 мм
Шаг 203.2 мм
Характеристики бульдозера Shantui SD16
Отвал Прямой Изогнутый U -образный
Минимальный зазор под днищем 400 мм 400 мм 400 мм
Рабочий вес 2454 кг 2289 кг 2672 кг
Давление на грунт 0.067 МПа 0.067 МПа 0.067 МПа
Минимальный радиус поворота 4.7 м 4.5 м 4.9 м
Работа при уклоне до 30 градусов 30 градусов 30 градусов
Расстояние между центрами гусениц 1880 мм 1880 мм 1880 мм
Призма волочения 4.5 м3 4.4 м3 5.0 м3
Ширина отвала 3388 мм 3970 мм 3556 мм
Высота отвала 1149 мм 1090 мм 1120 мм
Производительность 225 м3 225 м3 250 м3
Максимальная глубина выемки 530 мм 540 мм 530 мм
Максимальное отклонение отвала 400 мм 400 мм
Общий вес 17000 кг 17500 кг 17200 кг
