Поворотная опора ЭО-5126 Э4.03.02.001сб. Диаметр 1600мм, 45 отверстий, масса 600кг.
Поворотная опора обеспечивает вращение поворотной платформы относительно ходовой рамы. Она состоит из зубчатого венца, верхней и нижней полуобойм и роликов. Ролики расположенны крестообразно и подобраны по размеру в каждом ряду, поэтому при разборке и сборке нельзя смешивать ролики из разных рядов. Поворотная опора ЭО-5126 крепится полуобоймами к поворотной платформе экскаватора ЭО 5126, а а зубчатым венцом к ходовой раме болтами и гайками. На нижней обойме расположены масленки для смазки.

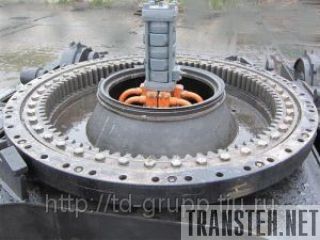

На фото также показан Центральный коллектор экскаватора ЭО 5126 предназначен для передачи рабочей жидкости от гидроаппаратов (регулирующий Э4.09.06.000сб, гидромоторов Э4.09.06.200сб, гидроцилиндров Э4.09.06.400сб), установленных на поворотной платформе, к гидромоторам хода 303.3.112.501 ЭО5126 и тормоза, установленных на ходовой тележке экскаватора ЭО-5126, и для отвода утечек от гидромоторов в бак. Все секции колл
