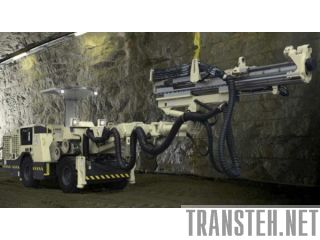

Подземная буровая установка LGMRT UD392
Подземная буровая установка LGMRT UD392 обладает компактной конструкцией и оснащена гибкой одинарной стрелой, буровая каретка с электронно-гидравлическим управлением предназначена для разработки подземных рудников и туннельной проходки. Диапазон буровых работ может достигать 34кв.м.
Буровая установка UD392 оснащена гидравлическим перфоратором Sandvik HL510 мощностью 18кВт, который обеспечивает более высокую скорость бурения и более длительный срок службы. Прочная стрела, вращающаяся на 360°, и стрела с автоматическим выравниванием позволяют осуществлять точное и быстрое бурение.
Основные параметры
Рабочий диапазон бурения: 34 м2
Модель перфоратора: HL510 (18кВт)
Направляющая: TF500-12
Модель стрелы: B26F
Длина скважины: 3440 мм
Ширина поворота (Т-обр.) 2750 мм
Угол поворота: ±35°
Транспортировочная ширина: 1600 мм
Транспортировочная высота: 2070 / 2750 мм
Транспортировочная длина: 10065 (TF512)
Общий вес: 11600кг
Перфоратор
Модель HL510
Мощность 18 кВт
Ударное воздействие перфоратора (макс.): 220 бар
Частота ударов перфоратора: 60 Гц
Скорость вращения (макс.): 250 об./мин. (OMS80)
Крутящий момент: 400 Нм (OMS80)
Диаметр скважины (при бурении): 43-64 мм
Диаметр скважины (при расширении): 76-127 мм
Хвостовик (наружная резьба) T38
Рекомендуемая буровая штанга: T38-H35-R32, T38-H35-R35, T38-H35-Alpha330
Вес 130 кг
Длина: 1024 мм
Высота профиля: 76 мм
Система управления процессом бурения:
Тип системы управления: IBCQF, гидравлическая
Регулируемые параметры бурения
Бурение с полной мощностью
Бурение с половинной мощностью
Подача, вращение и промывка
Автоматический цикл: Защита от заедания, остановка и автоматический возврат
Направляющая:
Модель TF500-10, TF500-12, TF500-14, TFX6/12
Сила подачи: 25кН, 25кН, 25кН, 25кН
Общая длина: 4660мм, 5270мм, 5880мм, 3540 / 5370мм
Длина трубы: 3090мм, 3700мм, 4305мм, 1830/3700мм
Длина скважины: 2830мм, 3440мм, 4050мм, 1610/3440мм
Вес нетто (без шлангов): 470кг, 500кг, 530кг, 620кг
Поставляется под заказ. Стоимость и срок поставки уточняется у менеджера.
