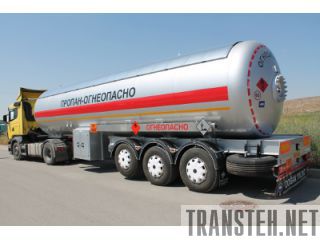

Производитель : DOGAN YILDIZ, модель DYZ
Тип цистерны : Горизонтальный цилиндрический
Код: AD 2000 CODE-PED97/23/EC
Температурный режим :
min -40 ̊C / max +50 ̊C
Рабочее давление
17,5 bar
Тестовое давление :26,5 bar
Сталь :Сертифицированная 3,1b P355
Наружный диаметр цистерны :2500 мм
Масса без нагрузки :15200 кг
Масса транспортируемого газа, кг :
При удельной плотности 0,56 кг/м 3 , при условии заполнения 85% = 26180 кг
Снаряженная масса цистерны :41380 кг
Нагрузка на ССУ тягача :14500 кг
Нагрузка на тележку/ось :26880/8960 кг
Толщина стали :10 мм
Толщина стали передней и задней стенки
12 мм
Общая длина полуприцепа :13600 мм
Вместимость геометрическая :55 м 3
Оборудование цистерны :
Фланцевый блок DN50 Турция (2 шт)
Фланцевый блок DN80 Турция (1 шт)
2-х дюймовый предохранительный клапан: REGO A8434G (2 шт)
4-х дюймовый магнитный указатель уровня: ROCHESTER (1 шт)
3/4 дюймовый ограничительный клапан для манометра: Турция (1 шт)
Термометр (-30/60 C) Ø63: PAKKENS (1 шт)
Глицериновый виброустойчивый манометр (0-25 бар), Ø 63: PAKKENS (1 шт)
Гидравлический привод: Турция (1 шт)
2-х дюймовый гидравлический клапан: Турция (2 шт)
3-х дюймовый гидравлический клапан: Турция (1 шт)
2-х дюймовый шаровый кран: BATU (2 шт)
3-х дюймовый шаровый кран: BATU (1 шт)
2-х дюймовые фланцы: M60X4 Российского типа (3 шт)
Адаптер ACME с коробкой: Турция (3 шт)
Клапан сброса давления REGO (1 шт)
Фильтр: BATU (1 шт)
16-и дюймовый инспекционный лаз: Турция (1 шт)
Заземления: Турция (1 шт)
Покраска полуприцепа:
Во время малярных работ на внешней поверхности цистерны, тщательно очищается и удаляются все заусенцы, масло и грязь.
Покрасочные работы выполняются следующим образом:
- на отшлифованную наружную поверхность цистерны, в качестве первого слоя наносится эпоксидная грунтовка (толщина 180 микрон),
- в качестве второго слоя наносится акрилово-полиуретановая грунтовка (толщина 70 микрон),
- в качестве третьего слоя наносится акриловая краска цвет серебренного цвета (RAL 9006).
Шасси :
изготовлена из стали 6252, рассчитанная на возможные перегрузки
Оси :
Марка - OSMAN КОCH.
Грузоподъемность: 3x12 тонн
Тип подвески: пневматическая, барабанные тормоза
Тормозная система
WABCO ABS
Опорные стойки
Марки OMS с удвоенной скоростью, грузоподъемностью 25х2
Шины:
размер 385X65X22,5, марка BRIDGESTONE 6+1 шт.
Диски :
размер R22,5 6+1 штук, марка JANTSA
Шкворень : 2"
Электрическая система :
Электрооборудование 24V включает в себя следующие элементы:
- две семиклемовые и одна 15-ти- клеммовая розетки;
- розетка ABS;
- жгуты проводов для подключения элементов системы освещения;
- два задних комбинированных фонаря, выполняющих функции габаритных огней, указателей поворотов, сигналов торможения, противотуманных фонарей, фонарей заднего хода и освещения государственного регистрационного знака;
- пять боковых габаритных фонарей;
- два задних световозвращателя красного цвета треугольной формы, входят в состав задних комбинированных фонарей;
Аксессуары:
стальной бампер 1 штука
бак для воды 1 штука
запасное колесо 1 штука
противооткатный упор 2 штуки
Место для хранения огнетушителя 2 штуки.
