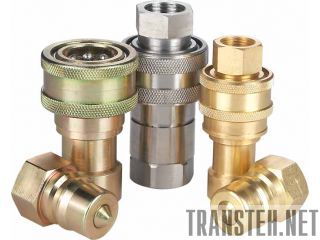

Быстроразъемные соединения ISO A - это классические БРС с клапанами конической формы (встречаются и сферические клапана). БРС ISO A одна из первых конструкций гидравлических разъемов, широко применяемая в системах с невысокими нагрузками.
БРС ISO A устанавливается на сельхозтехнику, прицепные устройства, коммунальные машины и в другой аналогичной технике. Форма клапана снижает сопротивление потоку рабочей жидкости. Соединение полумуфт обеспечивается шариковым затвором. Конструкция затвора допускает взаимное вращение полумуфт БРС в замкнутом состоянии при наличии давления, предохраняя гидравлические рукава РВД от перекручивания.
Преимуществом БРС ISO A является невысокая цена, а основной недостаток - наличие открытой полости в полумуфте-розетке, что требует применения пластиковых заглушек.
Быстроразъемное соединение (БРС) ISO A производятся в соответствии с нормой ISO 7241-A, размер DN13 соответствует требованиям ISO 5675.
Резьба: BSP, NPT, SAE/ORB также возможно изготовление резьбы под заказ.
Корпус: углеродистая сталь EN - 10277-3.
Защита от продавливания: PTFE
Шары: AISI 1010/1015
Пружины: углеродистая сталь 17233/84 (B).
Рабочая температура (прокладки):
NBR - 30°C …+100°С
Viton - 10°C …+200°С
EPDM - 40°C …+150°C
Сфера применения: сельхозтехника, промышленность.
Возможно изготовление под заказ из нержавеющей стали и латуни.
Корпус: AISI 303 / AISI316 нержавеющая сталь
BRASS DIN-EN-12164 – Латунь
Защита от продавливания: PTFE
Шары: AISI 316W 14401
Пружины: AISI302 DIN 17224
Рабочая температура (прокладки):
NBR - 30°C …+100°С
Viton - 10°C …+200°С
EPDM - 40°C …+150°C
