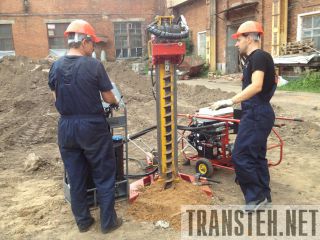

МГБУ-200- гидравлическая, среднегабаритная, модульная ,многоцелевая буровая установка для инженерно-геологических изысканий и строительства:
Буровая установка МГБУ-2000 предназначена для бурения инженерных скважин в породах 1-12 категории по буримости, в частности, для производства буроинъекционных и буронабивных свай, устройство анкеров, укрепление фундамента зданий, струйная цементация грунтов и других работ в стесненных условиях закрытых корпусов различных зданий и на открытых площадках.
Технические характеристики:
Первичные данные:
Вес станка: 296 кг, в зависимости от комплектации, для переноски разбивается на модули.
Вес гидростанции: 389 кг, на колесах
Длина: 1800мм
Ширина: 1000 мм
Высота: 2 200 (в рабочей позиции)
Привод гидросистемы:
Мощность двигателя: 30 кВт Электрический
Базовый вращатель Гидроприводной, проходной ,откидной
- максимальная частота вращения шпинделя, об/мин При М кр.= 180 кгс.м - 140.0
- максимальный крутящий момент, кгс. м 350
Механизм подачи Гидроцилиндром с цепным полиспастом
Ход вращателя, мм 1400
Длина бурильной трубы (шнека), мм
Диаметр бурения, максимальный,мм 1000
320
Максимальная осевая нагрузка вниз/вверх, кгс 2140/3500
Скорость перемещения вращателя вниз/вверх, м/с
Угол наклона скважины по вертикали,град 0,06 (0,7)/0,04 (0,5)
-5-45
Гидравлическая лебедка вспомогательная
- грузоподъемность, кг с 500
- канатоёмкость барабана, м 30
- диаметр каната, мм 6
Базовая комплектация:
Буровая мачта в сборе с кареткой
Вращатель с проходным валом 60 мм
Гидростанция(электропривод) на колесах
Комплект РВД стандартный (6 м), возможен комплект до 22 м
Переносной пульт управления
Основание буровой установки
