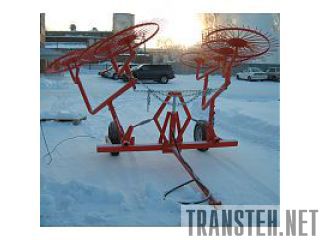

Грабли-ворошилки валкобразователи ГВВ-8 предназначены для сгребания провяленной травы из прокосов в валки, ворошения её в прокосах и оборачивания валков. Грабли используются для уборки сеянных трав, а также трав естественных сенокосов урожайностью свыше 10 ц/га на равнинах при влажности массы от 25 до 80%. Грабли агрегатируются с колёсными тракторами класса 0,6-1,4 т.с. Привод рабочих органов (рабочих колёс) осуществляется за счёт сцепления их с почвой.
При движении граблей по прокосу рабочие колёса за счёт сцепления с почвой вращаются. Благодаря расположению пальцевых колёс под углом к направлению движения и вращению их, провяленная масса, захваченная первым колесом, перемещается на величину захвата этого колеса. Затем оно подхватывается вторым, третьим и т.д. колёсами. Таким образом, после прохода всех колёс образуется валок.
Процесс ворошения производится за счёт изменения положения секций граблей, когда каждое рабочее колесо, перемещаясь и вспушивая массу, не подаёт её в зону действия следующего колеса. При движении секции вдоль валка - последний сдвигается в сторону и оборачивается.
Основными узлами граблей являются: секции левая и правая с набором рабочих колёс; сцепка; балка; механизм подъёма секций. По устройству секции левая и правая аналогичны. Каждая секция состоит из бруса, двух навесок и четырёх рабочих колёс.
